Mahsulot tavsifi
ASME B / 16.4716.5 bo'yicha gardishlar, 125 / 150 sinf; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Hajmi: DN40-DN900/ 1,5"-36"
Materiallar:
Korpus: quyma temir / egiluvchan temir / quyma po'lat / zanglamaydigan po'lat / alyuminiy bronza
Disk: egiluvchan temir / zanglamaydigan po'lat / alyuminiy bronza
Bahor: zanglamaydigan po'lat (SS304, SS316, Inconel)
Poyasi: zanglamaydigan po'lat
O'rindiq: EPDM / NBR / VITON / zanglamaydigan po'lat
Ish bosimi: 1,5 "-12" 16 bar; 14"-24" 10 bar/16BAR; 28"-36" maksimal 10 bar
Standartlarga muvofiq bosim sinovi: API 598

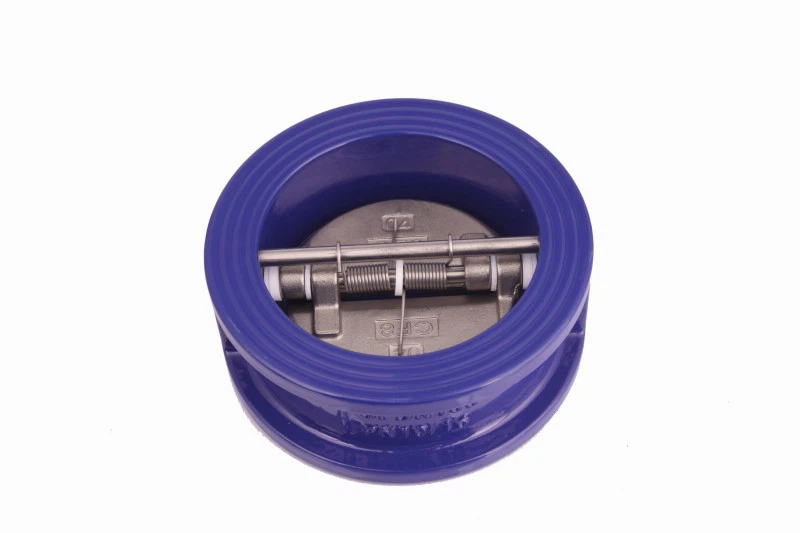

Gofret nazorat klapanlarining tuzilishi bir nechta asosiy xususiyatlarni o'z ichiga oladi:
Korpus: Gofretli nazorat valfining tanasi odatda quyma temir, karbonli po'lat yoki zanglamaydigan po'latdan yasalgan. U ixcham va engil bo'lishi uchun mo'ljallangan va quvur liniyasidagi ikkita gardish orasiga mos keladi.
Disk: Gofretni tekshirish valfining diski odatda zanglamaydigan po'lat kabi qattiq, korroziyaga chidamli materialdan tayyorlanadi va engil va ishlatish uchun qulay bo'lishi uchun mo'ljallangan. U odatda menteşe pin yoki kamon bilan ushlab turiladi.
Menteşe pimi: Menteşe pinasi kichik metall pin bo'lib, u nazorat valfining diskini joyida ushlab turadi. Bu diskning erkin aylanishiga imkon beradi va quvur liniyasida teskari oqim mavjud bo'lganda uning valf o'rindig'iga mahkam yopilishini ta'minlaydi.
Bahor: Ba'zi gofretni tekshirish valflari quvur liniyasida teskari oqim mavjud bo'lganda valfni yopishga yordam beradigan kamon bilan jihozlangan. Bahor diskning valf o'rindig'iga mahkam yopilishini ta'minlash uchun qo'shimcha kuch beradi.
Valf o'rindig'i: Valf o'rindig'i quvur liniyasida teskari oqim mavjud bo'lganda disk yopiladigan nazorat valfining qismidir. Odatda rezina yoki silikon kabi yumshoq, bardoshli materialdan tayyorlanadi, bu esa qattiq muhrni yaratishga yordam beradi.
Flanjlar: Gofretli nazorat klapanlari quvur liniyasidagi ikkita gardish orasiga o'rnatish uchun mo'ljallangan. Flanjlar odatda bir-biriga bog'lab qo'yilgan va nazorat valfi quvur liniyasi orqali oqadigan suyuqlik bosimi bilan ushlab turiladi.
Umuman olganda, gofretni tekshirish valfining tuzilishi ixcham, engil va quvur liniyasidagi ikkita gardish orasiga o'rnatish oson bo'lishi uchun mo'ljallangan. Gofretni tekshirish valfining asosiy xususiyatlari korpus, disk, menteşe pimi, bahor (agar mavjud bo'lsa), valf o'rindig'i va gardishlarni o'z ichiga oladi.
