Kelebek klapanlar
Kelebek klapan chorak burilishli aylanma harakat valfi bo'lib, oqimni to'xtatish, tartibga solish va boshlash uchun ishlatiladi.
Kelebek klapanlar oson va tez ochiladi. Tutqichning 90 daraja aylanishi valfning to'liq yopilishini yoki ochilishini ta'minlaydi. Katta butterfly klapanlari odatda vites qutisi deb ataladigan quti bilan jihozlangan, bu erda tishli g'ildiraklar poyaga ulangan. Bu valfning ishlashini soddalashtiradi, lekin tezlik hisobiga.

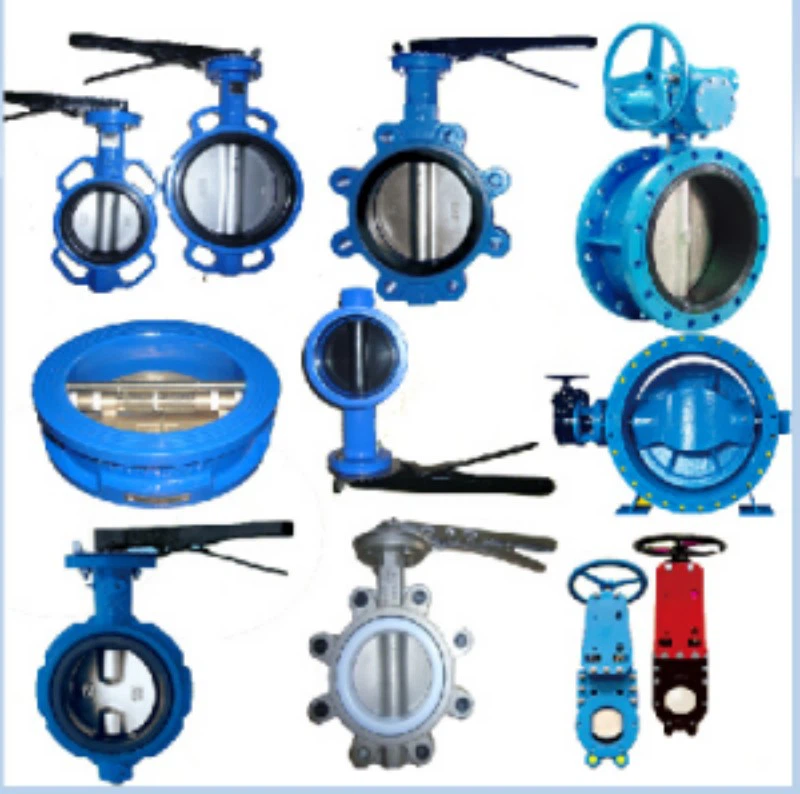

Kelebek klapanlarning turlari
Kelebek klapanlar qisqa dumaloq korpusga, yumaloq diskga, metalldan metallga yoki yumshoq o'rindiqlarga, yuqori va pastki milya podshipniklariga va to'ldirish qutisiga ega. Butterfly valve korpusining tuzilishi har xil. Odatda ishlatiladigan dizayn - bu ikki gardish orasiga mos keladigan gofret turi. Yana bir turi, lug gofret dizayni, ikkita gardish o'rtasida ikkita troynikni birlashtiradigan va valfning tashqi korpusidagi teshiklardan o'tib ketadigan murvatlar orqali ushlab turiladi. Kelebek klapanlar hatto gardishli, tishli va payvandlash uchlari bilan ham mavjud, ammo ular tez-tez qo'llanilmaydi.
Kelebek klapanlar, ayniqsa, katta valfli ilovalar uchun, darvoza, globus, vilka va shar klapanlarga nisbatan juda ko'p afzalliklarga ega. Og'irligi, bo'sh joyi va narxini tejash eng aniq afzalliklardir. Ta'mirlash xarajatlari odatda past bo'ladi, chunki harakatlanuvchi qismlarning minimal soni va suyuqliklarni ushlab turish uchun cho'ntaklar yo'q.
Kelebek klapanlar, ayniqsa, nisbatan past bosimli suyuqliklar yoki gazlarning katta oqimlari bilan ishlov berish uchun va ko'p miqdorda to'xtatilgan qattiq moddalar bilan atala yoki suyuqliklarni qayta ishlash uchun juda mos keladi.
Butterfly valve O'rindiq konstruktsiyasi
Oqimning to'xtashi valf diskini vana tanasining ichki diametrining chetida joylashgan o'rindiqga muhrlash orqali amalga oshiriladi. Ko'pgina Butterfly klapanlari elastomerik o'rindiqlarga ega bo'lib, unga qarshi disk muhrlanadi. Boshqa Butterfly klapanlari tishli qirrali kauchuk halqada qisqich-halqa va tayanch-uzukdan foydalanadigan muhr halqasiga ega. Ushbu dizayn O-ringlarning ekstruziyasini oldini oladi.
Dastlabki dizaynlarda metall o'rindiqni yopish uchun metall disk ishlatilgan. Ushbu tartib oqish o'tkazmaydigan yopilishni ta'minlamadi, lekin ba'zi ilovalarda (ya'ni, suv taqsimlash liniyalari) etarli darajada yopishni ta'minladi.
Butterfly valve Kuzov konstruktsiyasi
Kelebek vana tanasi konstruktsiyasi farq qiladi. Eng tejamkor - ikkita quvur liniyasi gardishlari orasiga mos keladigan gofret turi. Yana bir turi, lug gofret dizayni, ikkita troynik gardish o'rtasida ikkita troynikni birlashtiradigan va valfning tashqi korpusidagi teshiklardan o'tib ketadigan murvatlar orqali ushlab turiladi. Kelebek klapanlar quvur gardishlarini murvatlash uchun an'anaviy gardishli uchlari bilan va tishli uchli konstruktsiyalarda mavjud.
